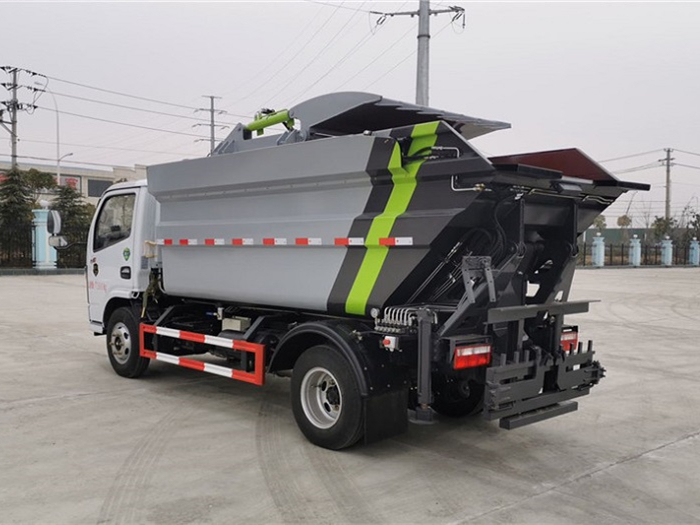

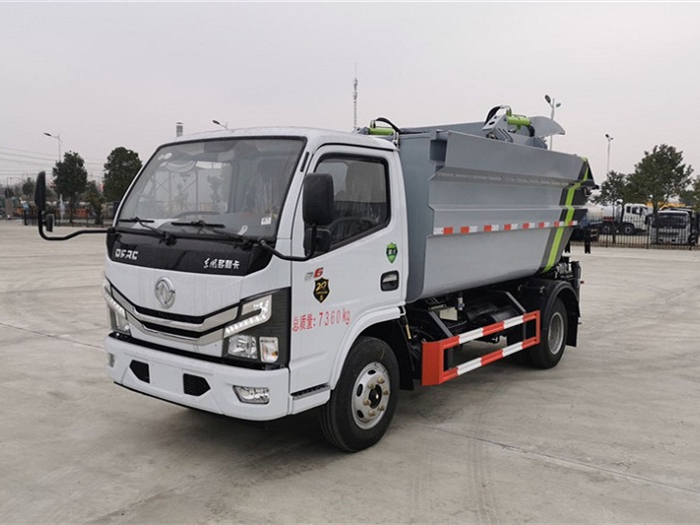

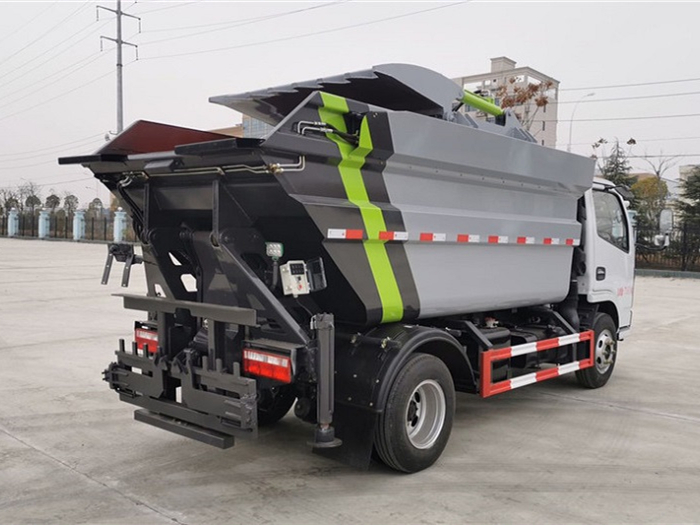

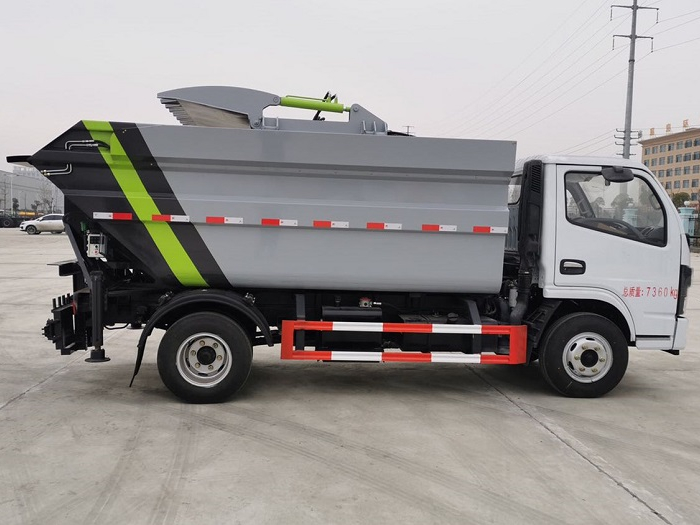

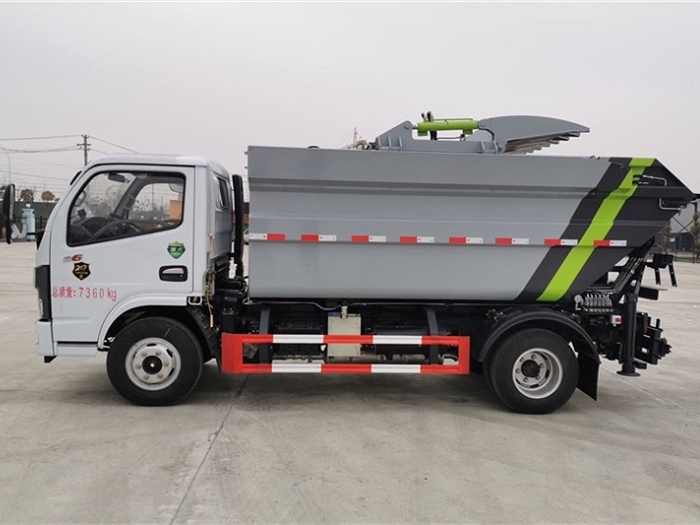

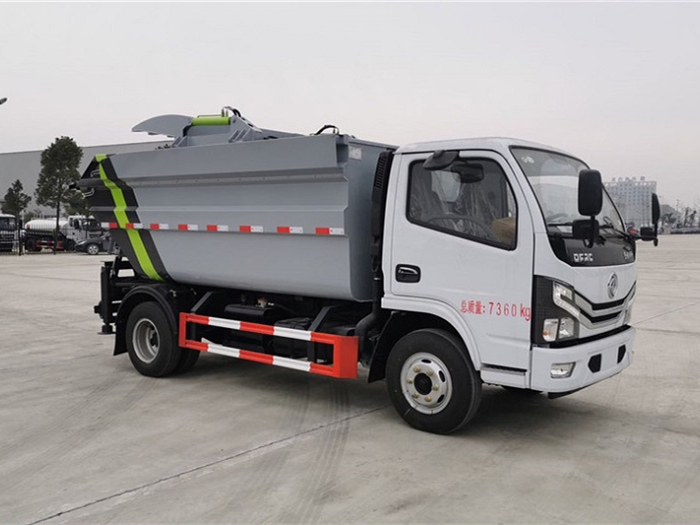

東風小多利卡7方無泄漏壓縮垃圾車
| 發動機 | 朝柴130/玉柴140/云內126馬力 | 變速箱 | 萬里揚5檔 |
| 軸距 | 3308 | 容積 | 7方 |
| 底盤型號 | EQ1045SJ3CDF | 前橋/后橋 |
|
| 大梁 | 188/192mm | 輪胎型號 | 7.00R16鋼絲 |
國六東風多利卡D6底盤，朝柴130馬力發動機，五檔變速箱，19款豪華駕駛室，空調，中控鎖，電動升降玻璃，多功能方向盤，鋼絲胎，ABS。
國六東風多利卡D6無泄漏后裝式壓縮垃圾車采用系統**模塊按照ＣＥ標準，具有多重保護措施，確保操作人員安全，杜絕二次污染，箱體采用連續焊接，保證運輸沒有“滴水漏料”現象，裝載量大，箱體容積為７方，輕量化設計，刮板壓縮，高位卸料，可與其它設備對接，壓縮垃圾站和其它車輛配合工作可提高工作效率，降低運營成本，垃圾分類的好幫手。
| 自裝卸式垃圾車產品主要技術參數 | |||
| 產品名稱： | 自裝卸式垃圾車 | 外型尺寸： | 5840×2020×2820(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 4495(Kg) | 額定質量： | 500(Kg) |
| 整備質量： | 3865(Kg) | **車速： | 110(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1045SJ3CDF | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3308(mm) |
| 輪胎數： | 6 | 軸荷： | 1600/2895 |
| 輪胎規格： | 7.00R16 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
D20TCIF1 YCY24140-60 CA4DB1-11E6 CY4BK461 Q23-115E60 |
昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 **汽車集團有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 |
1999 2360 2207 3707 2300 |
93 103 81 95 85 |
| 專用功能說明： | |||
| 隨底盤選裝駕駛室.防護材料:Q23**,連接方式:左右側面防護與副梁采用焊接連接;后部為專用裝置提升機構代替,離地高為:320;ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS /ASR -12V-4S/4M.此車為垃圾轉運專用作業車.整車長/軸距對應關系為:5840/3308,5482/2950,5232/2700.發動機與油耗值對關系為(L/km):發動機與油耗值(L/100km)的對應關系為:CA4DB1-11E6/11.4,CY4BK161/11.4,CY4BK461/11.4,D20TCIF1/11.4,YCY24140-60/11.4,ZD30D16-6N/11.4,Q23-115E60/11.4,H20-120E60/11.4,CA4DB1-13E6/11.4. |
自裝卸垃圾車,側裝式垃圾車，后裝式垃圾車，
無泄漏壓縮式垃圾車又稱垃圾轉運車，自裝卸式垃圾車，是收集、中轉清理運輸垃圾，避免二次污染新型環衛車輛，主要特點是垃圾收集方式簡便，高效，環保性好，整車?yán)眯矢�，廣泛適用于環衛，市政，物業小區，垃圾多而集中的居民區，城市街道垃圾處理，均具有密封自卸功能，液壓操作，傾卸垃圾方便。
一、結實耐腐 船型箱體結構實現**無泄漏
垃圾箱整體采用高強耐磨鋼板焊接而成，大弧形側板，外觀美觀，受力好，不易變形。整車結構件采用激光下料，提高箱體強度耐用性。所有金屬件均采用酸洗和**的電泳涂漆工藝以及其他防腐措施，箱體堅固耐用、密閉性好。車廂采用整套工裝，夾具進行焊接和加工，保證了生產產品的加工精度，**的品質和良好的互換性。船型結構，規避了傳統老式箱體+后面的密封結構，從根本上解決轉運過程中的二次污染問題。
二、刮板進料+壓縮 壓縮效率高
采用后裝刮板壓縮技術，對生活垃圾大幅度壓縮減容。箱體頂部裝有刮板，在壓縮過程中，推板在推板油缸的作用下向后進行壓縮垃圾。由于刮板設計與箱體底板有**小間隙，保證垃圾進料干凈，壓縮實在，從而加大垃圾裝載量。
三、主要性能及特點
1、密封環保性：采用獨特的高位傾翻的全封閉垃圾箱結構，杜絕了垃圾和污水沿途灑漏的現象，避免了運輸過程中的二次污染。
2、高效性：采用結構簡單，性能可靠的后翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便，翻桶架和投料口的優化設計避免了上料時的垃圾灑漏。
3、壓縮裝置：采用滑板及刮板壓縮裝置，通過滑板及刮板對垃圾進行壓縮，極大的提高垃圾裝載量，降低運營成本。
4、中轉運輸：采用高位傾翻卸料方式，卸料便捷，可與大中型后裝式壓縮垃圾車、移動壓縮站對接，減少垃圾車收集垃圾的時間，提高垃圾車的作業效率。
5、裝載量多：垃圾箱容積大，裝載量多，能滿足大部分客戶要求。
6、安全性：車輛尾部安裝有液壓支撐裝置，避免了車輛在高位傾翻卸料時車輛翹頭傾翻等不安全事故發生。
7、液壓系統：機構動作采用電控多路閥**，操作簡單，工作可靠。
8、電控系統：電控系統采用CAN總線**,采用專用**器、硅膠面板及可靠性的電氣元件，上料機構和壓填裝置具有自動循環功能，上料機構與卸料機構及壓縮機構采用互鎖保護邏輯**，并可選裝遙控**，整車操作更方便快捷，性能更穩定。9、垃圾箱及副車架等主要零部件采用合金高強鋼制作，自重輕，強度高。
10、液壓系統采用**液壓元件，操縱輕便，工作可靠。
四、尾部上料操作流程
1. 將垃圾桶置于車輛后方上料提升機處（垃圾桶**提升機固定垃圾桶位置）
2.提升機液壓舉升垃圾桶，倒入箱體，垃圾桶落下，刮板開始運行壓縮垃圾
3.放下車身后部液壓支腿
4.舉升箱體，進行卸料（可與大型壓縮垃圾車，移動壓縮垃圾站無縫對接）
五、與大中型垃圾壓縮車對接或者大中型整體站對接
伸出支腿，傾翻垃圾箱，打開滑板及刮板，傾倒垃圾。
